Масштаб: 1:50
Зеркало сцены: 10 х 6,12 м
Рабочее зеркало: 9 х 5 м
Размеры сцены: 16 х 16 м
Высота до колосников: 24 м
Диаметр круга: 11 м
Диаметр малого круга: 7,0 м
Ширина кольца: 2,0 м
Длина штанкета: 12 м

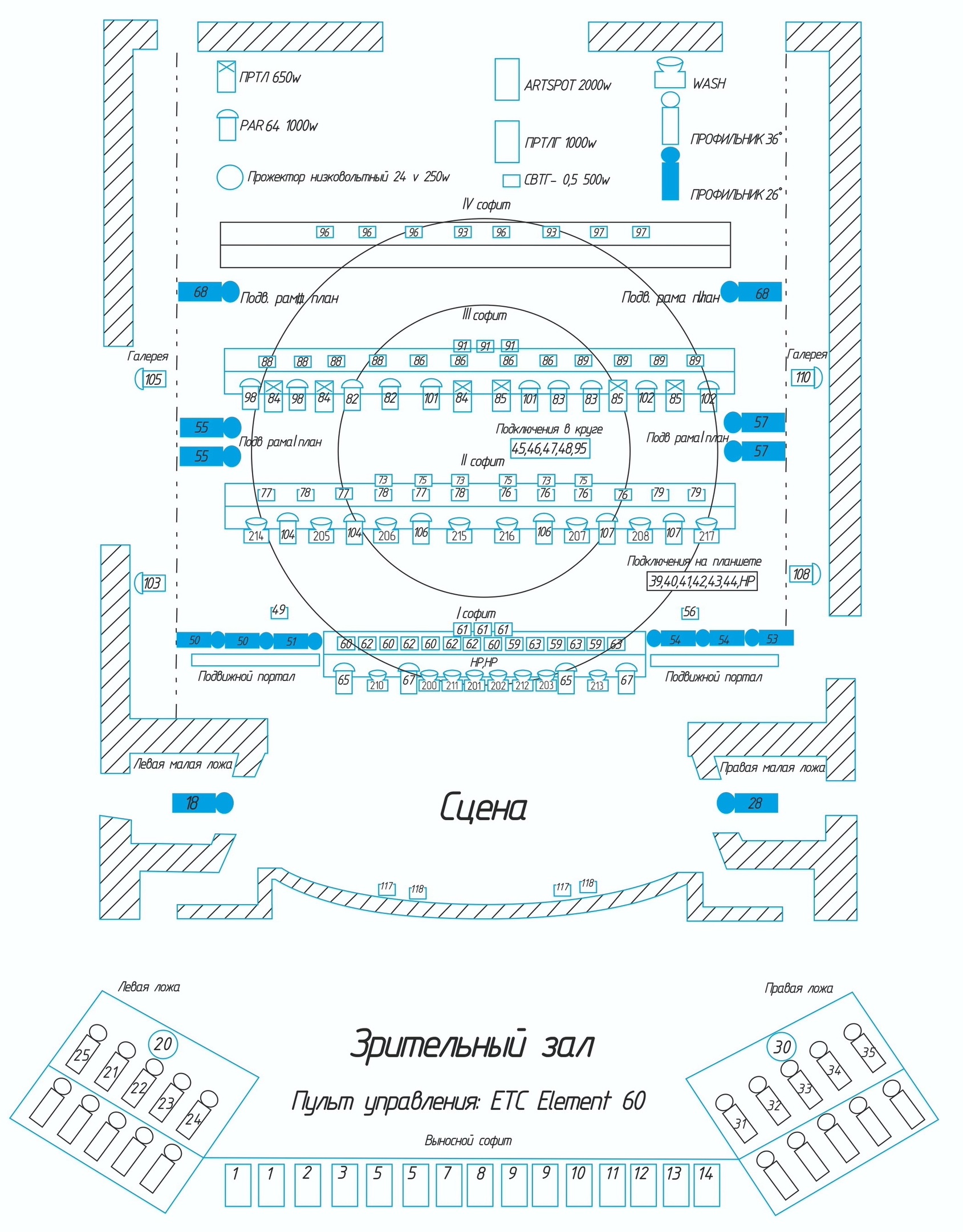

1.1 Развесовка стационарного светового оборудования большой сцены театра

Проекционное оборудование: Проектор Panasonic PT-EX16K ,16000lm 2,500:1 380W x4
Проектор Panasonic PT-EZ590E, 5400lm 10000:1, 444Wх1

Экран прямой проекции: белый. Экран обратной проекции: серый

Светодиодный экран: ширина - 8640 мм, высота - 4800 мм, шаг пикселя - 4 мм, размер видео/изображения 2160х1280px

Звуковое оборудование:

Портал:
1. JBL PRX 635 - 2 шт
2. JBL PRX 618S-XLS - 2 шт
Мониторы:
JBL JRX 112 - 4 шт
Арьер:
JBL PRX 615M - 4 шт
Мультикор:
16 вх., 4 вых.
Дополнительно может выставиться:
JBL PRX 625 - 2 шт
Пульт микшерный:
Allen-Heath GL 3300
Allen-Heath Qu-16
Микрофоны:
Sennheiser e845 - 4 шт
Shure PG42 - 4 шт
AKG CHM99 - 2 шт
Audio-Technica PRO45 - 2 шт
AKG TETRAD D5 - 8 шт.

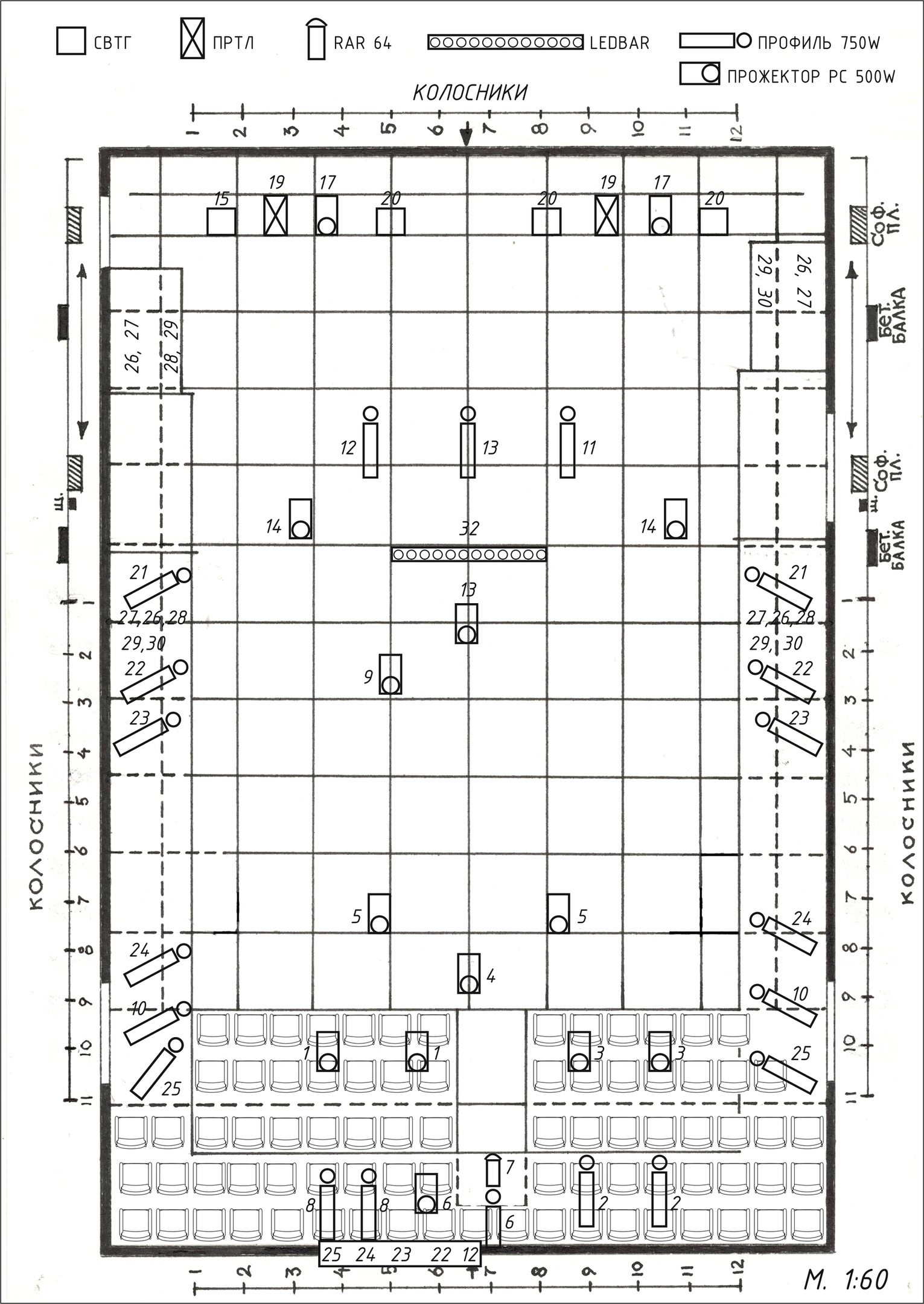

2. План Малого зала театра. Развесовка стационарного светового оборудования Малого зала театра.
